建筑幕墙装饰石材干挂方法
华瑞石材 HXCARVE （2016-11-15） 来源："中国石材网"

作为石材幕墙的金属配件——石材干挂件，虽是一个墙体与石板间不外露的辅件，但它以四两拨千斤的坚固和韧性为美化建筑装饰起到了至关重要的作用。干挂件的种类较多，而每一种挂件都有其安装方法。干挂方法直接关系着幕墙的结构、安装、综合成本及美观。自二十世纪八十年代中期从国外传人后，石材幕墙的干挂方法日益创新，从针销式、蝴蝶式等演变为至今的背挂、缝挂式。干挂技术的发展和进步，已完全脱离了国外技术的垄断，并且有了国内自行研发的干挂专利技术，为国内干挂幕墙装饰的改革和规范起到了积极作用。

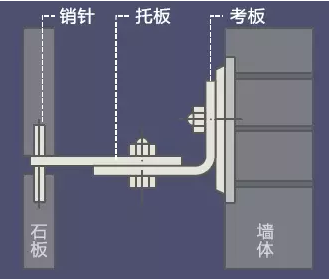

针销式

即用销针和垫板通过板材边沿开孔连接。此种干挂件及方法于二十世纪八十年代中期从国外引进，为国内干挂件奠定了基础，同时也是建设部行业标准（JC830一1998）的参照件。此种靠销针受力，在销孔处应力比较集中。据已建工程反映，在应力集中处石材局部有裂碎现象，并且因操作中费工、费时、费料等因素，现已逐渐被其他方法代替。

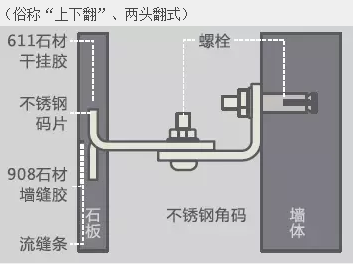

蝴蝶式

此种挂件的形状和方法显得有些笨拙，在加工成形时已破坏了挂件强度（优质不锈钢除外）。施工中因其上下翻头厚度和弯度迫使所切沟相必须加宽，安装时对石材容易造成破损，加工槽宽用胶量过大使其综合成本加大，加上技术落后，对挂件材质要求不明确，故不适宜广泛采用。

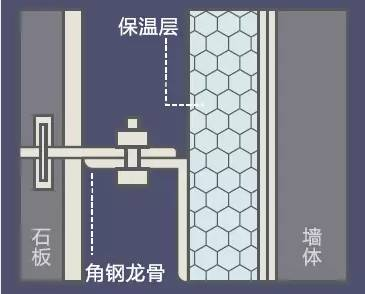

扞接式

（即”Y”型，俗称“焊接头”）
此种挂件属现时施工中常用，安装较前两种先进。传力简单，降低了石材破损，但焊接时高温加热会产生“退火”现象。这种方式虽然大大降低了挂件强度，但若焊缝不饱满会产生氧化锈蚀脱落，坚固性、安全性无保障，在累积承载的情况下受到风力或地面震动会导致断裂，使幕墙从天而降。尤其是焊接氧化锈蚀后，锈水沿着沟槽缝渗入石材内造成污染，无法通过养护弥补，致使整个幕墙如患“皮肤病”，严重影响环保和美观。故此种挂件不宜在高层幕墙中使用。

背栓式

此种挂件由德国引进。即在石材的背部打孔用钱栓与龙骨连接，由后切式锚栓及后支持系统组成的幕墙干挂体系，因机械式锚固结构，不以柔性结合，不能解决好因温差造成的热胀冷缩变形问题。由于胶粘剂直接决定着锚固件的牢固性能，且操作繁琐，故机械、锚固结构使用范围不大。

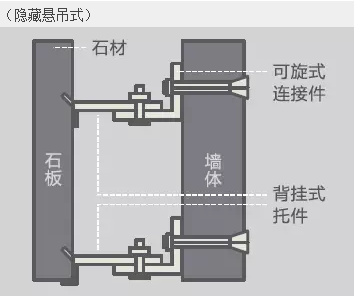

背挂式

此种挂件以7075相矽镁合金为材质，现已获得中、美、英、日等国及台湾省专利。施工方法是在每一块板的背面固定，板与板之间没有联系，因而不会产生相互连接而造成的不可确定性。应力积累和应力集中，受力简洁明确，在正常使用状态下能充分利用板材的抗弯强度，是真正意义的独立承级。其材质体积轻便，通过高压静电由粉末喷涂，有耐腐蚀、耐高温、抗老化、体积轻便等特点，并能通过静力计算得到精确的承载能力，从而控制了破坏状态。当主体结构产生较大位移或温差较大时，不会在板材内部产生附加应力，因而特别适于高层建筑和抗震建筑，体现出柔性结构连接的设计意图。

缝挂式

此种挂件以铝合金干挂件为代表。其材质性能与背挂式挂件相同，而其施工方法的优势在于短植支挥，定位切槽，保证整个幕墙的垂直度，与锯片同半径的弧形镶片可紧密固定于沟槽中。该挂件为挤压成型，强度大，牢固性强，提高了抗震性能。TF件组合可调整墙体倾斜，保证了饰面的垂直度要求，此施工方法抉速简便，能够提高工效，加快施工进度，降低劳动强度，减少用胶量、工时费、板材厚度（1.5~62.5px）等，大大降低了综合成本。

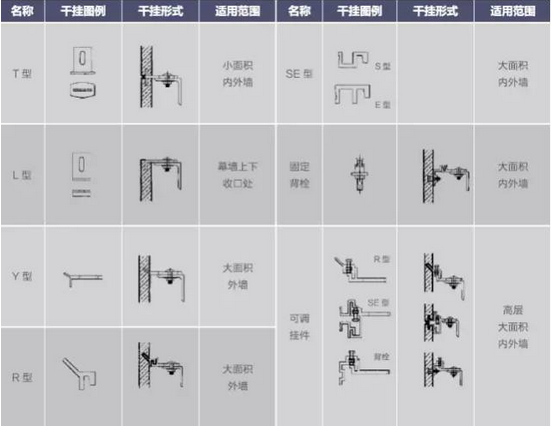

干挂石材主要挂件表

背栓式、缝挂式干挂件及施工方法已被国内外诸多大型工程所采用。2002年由华北地区、西北地区建筑设计标准化办公室联合编审的《建筑构造通用图集 88J-1之外装修》系统地将此二项产品及工法编入其中，同时由国家标准化研究所编审的国家标准《全国民用建筑统一技术措施—建筑产品选用技术》，也更为全面地将此件及其挂件方法编人其中，属该标准中唯一被选中的石材干挂件产品及其施工方法。该标准集已于2003年3月正式颁布实施。

材料是保证幕墙质量和安全的物质基础，石材干挂件是石材幕墙材料中不容忽视的环节，上述几种干挂件产品都是国内生产的，由于生产技术和管理水平的差别，造成市场上同种产品的品质差别。作为外围护结构的幕场，虽然不承受主体结构的荷载，但由于处在建筑物的外表面，除承受本身的自重外，还要承受风荷载，地震作用和温差变化产生的影响。因此，应保证幕墙质量符合商家和行业标准的要求，不合格的干挂件产品严禁使用。

合格的干挂件产品不仅可保证幕墙具有安全性、功能性和艺术性，其外观还具有层次感、立体感，又可以满足建筑物“百年大计，质量第一”的要求，因此，要对幕墙所用的产品严格把关，确保材料的质量。
